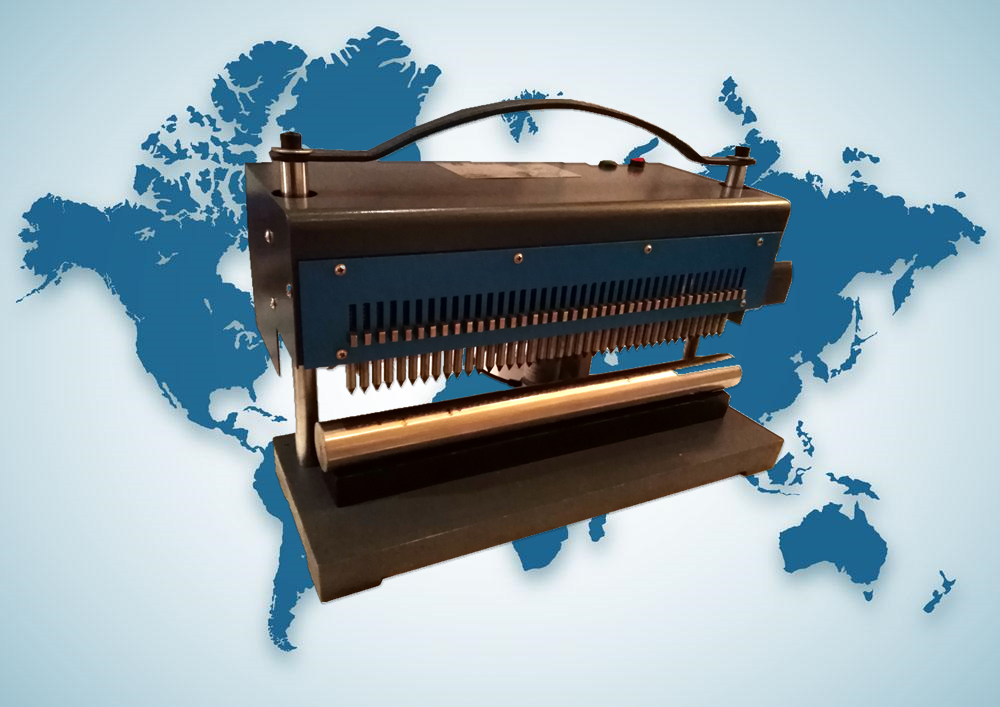

标距仪

一、  用途：
电动式连续打点机是做金属拉力试样标距（Lo）的专用设备。
二、  主要技术指标
l、    标距范围：Lo=10-400mm；
2、    标点间距：5 mm；10 mm；
3、    标距精度：≤±1% Lo（参照GB-T228）
4、    打点速度：35格／秒；
5、    电机功率：50W；
6、    电压：220V；
操作规程
1、试样标距打点操作：
a、先点动上升按钮，使机头上升。
b、将拉力试样置入支承台中；
c、调整试样的位置，使试样打点面与打点轴线相对应，然后锁固定试样。
d、点动下降按钮使冲头与试样表面接触。
e、按动标距按钮使冲头冲击试样表面留下标距标点，完成10mm标距打点。
f、如若标距5mm标距，掰动支撑台侧面手柄至另一端，重复上面操作步骤，完成5mm标距打点。
2、电器控制注意事项：
a、请将设备接地线。
b、当动作开关打开后，旋转方向不对时，应马上关闭动作开关，
应调整控制器接线柱上的接线。
1,选择COM与CW短接，则电机作顺时针旋转，
2，选择COM与CCW短接，则电机逆时针旋转．
c、动作开关只是控制电机动作和停止，不作为电源中断使用，
长时间不使用，请将电源插头脱离电源。
