       LYF-VP-Ⅴ系列 微机控制双空间电液伺服拉力试验机是平推夹具设备,采用人体工程学 结构设计,拉伸空间便于人员操作使用。其中:上横梁与中横梁之间为拉伸空间,主要进行对 试样的拉伸试验;中横梁与下横梁之间为压缩空间,主要用于计量局对设备进行校准标定;拉伸 空间和压缩空间均通过双油缸升降调整,替代传统丝杠传动机构。 该拉力机主要用于金属材料的拉伸试验(配套相应工装也可实现压缩、弯曲、剪切、抗折 等试验)。
本机由电气控制器、数字伺服阀、负荷传感器、位移传感器、引伸计与计算机等共同组成的 闭环伺服控制系统,可自动地控制试验过程,并自动测量试验力、位移、变形等试验参 数。试验机可实现等速率加荷、持荷、等速率变形、等速率位移等试验,并可在一次试验中实 现力、变形、位移三段控制,各控制之间可平滑转换。 试验参数通过计算机采集和软件处理,能自动控制试验过程和自动求出试验结果。由微机 屏幕实时显示试验曲线和试验结果,并可打印试验报告和试验曲线。


一、整机特点
1、一体机身设计,美观整洁,无漏油、无凌乱管线。
2、机身高度小,整体搬运,安装方便,家用房门即可进入。
3、独特的吸能减震系统,拒绝共振巨响、免做地基,更清静。
4、横梁预碰撞技术,非试验状态达到设定力值自动停机保护,避免飞车。
5、AC220V电源,节能、静音、场地变动,更方便。
6、夹具同轴度好,无偏载,无剪切,试验数据,更准确。
7、触屏,键鼠双控制。配备无线WI-FI、蓝牙连接功能,远程帮助更方便;软件通电自启动功能,更强大。
8、多路力传感器采集设计,使机身任意受力轴线所测力值处处相同,适应环境,更广泛。
9、夹紧力随系统压力呈比例增加,不会夹伤试样,满足不同试样要求,更宽泛。
10、受力框架无间隙设计,控制曲线平滑无抖动,轴向变形测量,更真实。
11、软件开放兼容性好,可与国内各网络公司入网对接,更完善。
12、免维护设计,钳口无需涂抹润滑油脂,液压系统无需冷却,液压油长年无需更换,更省心。
13、高低压自动切换技术,空载运行速度快,升降速度任意设定。
14、整机动能采用静音压差随动技术,发热量少,能耗低,更环保。
15、高刚度的主机框架,保证了整机轴向、侧向的抗疲劳性,使整体性能更稳定、更耐用。
16、多路负荷传感器设计,倍增了传感器的抗侧弯性能和过载承受能力,实用更放心。
17、无丝杠、涡轮、链条等传统试验机的重大故障源,此项故障率降低到“零”。
18、垂直试验空间可根据客户试验要求定制。
19、支持各种试验方法及试验标准,支持金属拉伸标准,标准免费更新升级。

二、平推夹具特点
1、夹具开口大,试样直接放入,无需升降横梁来配合放入试样。
2、强劲夹持力,夹持稳定可靠,高硬度高强度材料直接加持,无滑移现象。如钢绞线、冷拔钢,直接加持不会滑移。
3、夹持稳定可靠,试样拉断后不会自然脱落松开从而试样跌落,降低隐患。
4、开合钳口方便,不会出现拉伸试验后钳口无法松开问题。
5、钳口水平动作,不会出现楔形钳口轴向动作不同步,高低不平等现象,避免了夹持不牢靠,打滑等问题!而且无需涂抹二硫化钼等润滑脂养护。
6、钳口齿形120°角度设计,持久耐用,长期交变疲劳不会断齿。
7、上下夹具无惧热轧钢氧化皮脱落侵入,长期使用无磨损。
8、本专利夹具结构合理,夹紧活塞杆试验过程中无侧向力,刚度大,故长期使用不会发生渗油现象。
9、钳口始终水平运行,故没有楔型钳口挤伤操作者手指的风险。
10、本专利平推夹具与传统平推夹具不同,可夹持更短试样。


相关标准 1) GB/T 2611 《试验机通用技术要求》 2) GB/T 16826 《电液伺服万能试验机》 3) JJG 1063 《电液伺服万能试验机》 4) GB/T 228.1 《金属材料拉伸试验第 1 部分:室温试验方法》

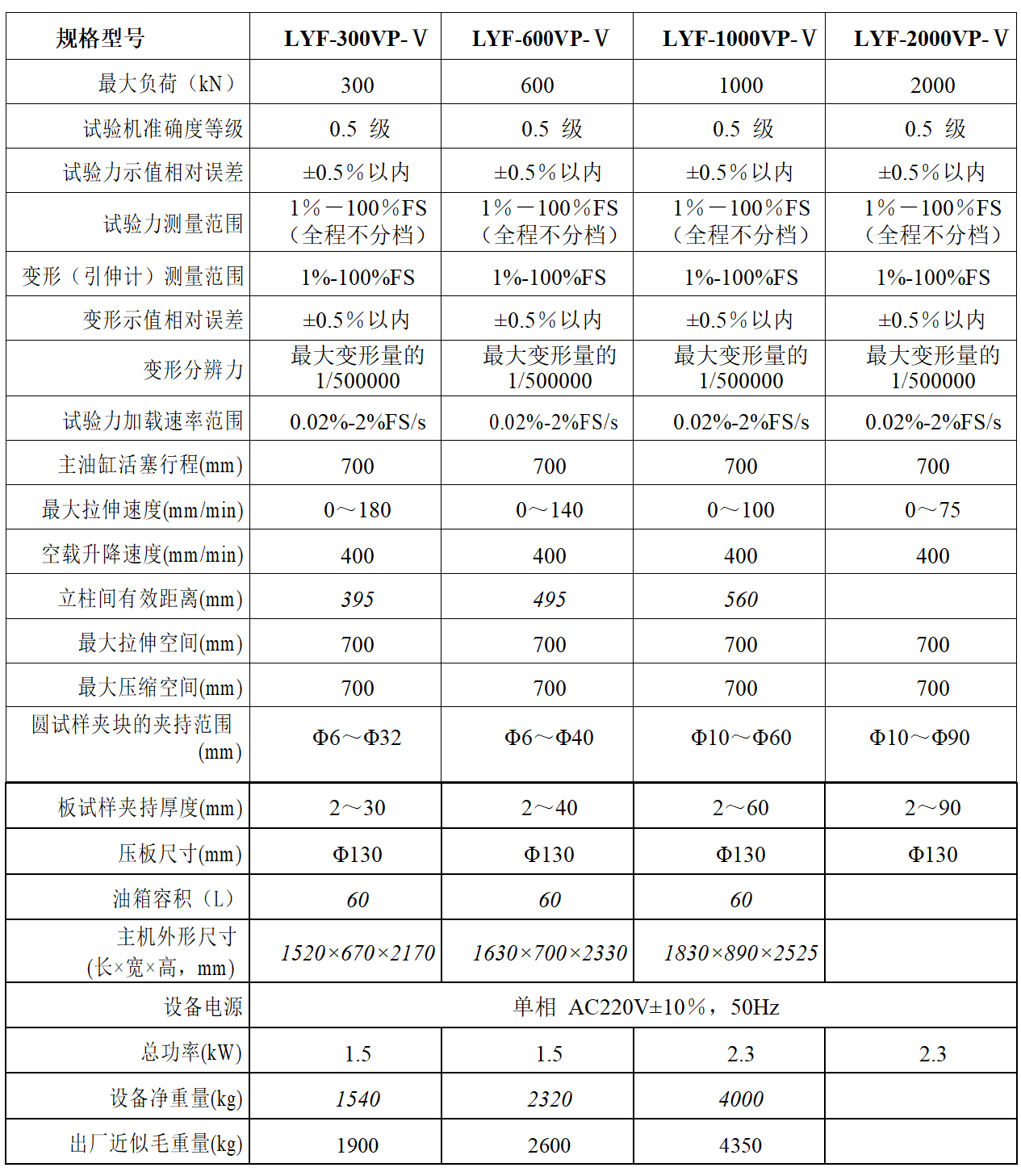

技术指标:
