(一)、概述

全自动反复弯曲试验机主要用于螺纹钢筋、棒材的弯曲试验。试验机采用双油缸完成正反两个方向的弯曲试验,符合GB/T1499.2-2018《钢筋混凝土用钢第2部分:热轧带肋钢筋》及《YB/T5126钢筋混凝土用钢弯曲和反弯曲试验方法》、《GB/T232金属材料弯曲试验方法》、《GB/T244金属弯曲试验方法》《BS:4449混凝土用碳素钢筋》等相关标准对热轧钢筋弯曲性能的试验要求。

主机采用焊接式U形结构,中间部分为弯曲跨距调整部分,两端为弯曲加载。U形加载架焊接牢固,安全系数高。加载油缸采用进口密封圈,密封好,摩擦力低。弯曲跨距调整采用伺服电机配合双向滚珠丝杠调整,间隙小,重复性好。加载油缸采用进口伺服阀控制,控制精度高,加载平稳。

油源安装在主机机架内,油泵采用意大利马祖奇齿轮泵,压力高,噪音低。液压阀和液压管件均为国产知名品牌。控制电板也安装在主机机架内,用于控制油泵启停、液压阀动作等。

弯曲角度采用数字设定,触屏式操作,操作方便快捷。PLC控制液压缸加载和跨距调整。参数设置完成后,采用一键完成正反向的试验过程,弯曲操作简单方便,工作效率高,运行平稳。

(二)、设备主要技术参数

序号

名     称

技术参数

1

主油缸试验力

600kN

2

副油缸试验力

300kN

3

主油缸活塞行程

450mm

4

副油缸活塞行程

450mm

5

直辊间距离

0~600mm

6

正向角度范围

0~185°可调

7

反向角度范围

0~90°可调

8

角度测量误差

小于≤1%

9

角度测量分辨力

0.1°

10

控制方式

自动控制

11

试样直径范围:

φ6—φ40mm;可扩展至φ50.

11

弯芯直径规格范围

24320mm

12

反弯压头规格范围

30360mm

13

弯芯适应范围

HRB400;HRB400E 牌号

热轧带肋钢筋。

14

单次试样数量(φ28及以下)

3条

15

单次试样数量(φ32-φ40

≤2条

16

试验速度

440mm/min、880 mm/min可调

17

液压油缸工作压力

7-40MPa可调

18

试验机额定功率

5.5kW

19

电源供电

380V,50Hz

20

试验机外形尺寸

(长×宽×高)

2650mm×1200mm(人机宽度410mm×1150mm

21

设备总重量

2200kg

(三)、试验机配置

1、主机 1

2、正向弯曲、反向弯曲油缸 各1套

3、弯曲跨距调整机构 1

4、伺服电机 1

5、伺服式液压油源 1

6、感应式阀组 1

7、角度测量装置 1

8、跨距测量装置 1

9、PLC控制系统 1

10、液晶显示屏 1

11、 电气控制 1

12、正反向弯芯 25

13、防护罩 1

14、翻板垫片 14

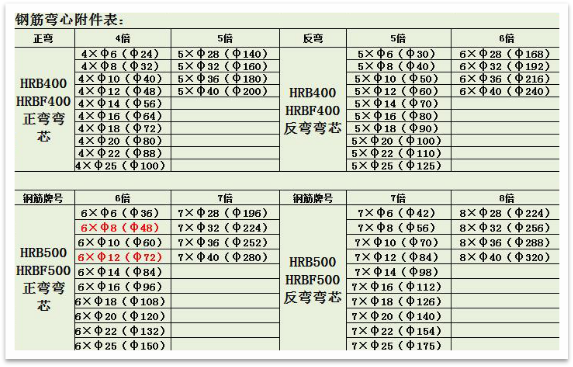

15、弯芯一览表:


(四)、产品制造、安装、验收标准

参照GB/T1499.2-20180《钢筋混凝土用钢第2部分:热轧带肋钢筋》以及供求双方协商达成的技术协议。

(五)、质保期

我厂按有关国家标准对本产品实行质保一年,并对该产品终生提供技术支持及服务。

(六)、售后服务

1、产品设备自验收合格之日起质保一年、供方提供产品的技术指标符合国家质量及安全性能检测标准及该产品的出厂标准。

2、 设备在使用中出现问题确需上门服务时,我公司承诺24小时内到达用户现场,排除故障。保修期内,设备及附件由于质量问题而不能正常工作时,由供方免费修理或更换零部件。

3、安装调试完进行完整的仪器操作培训,确保操作人员安全、正确的使用仪器。

4、备件更换:保修期内非人为原因造成的设备硬件故障,免费提供相应的备件,并及时带到现场进行更换,以保证仪器的正常使用。

5、免费安装、调试、产品终身维修

6、设备质保期过后如仪器质量出现问题,只收更换备件的成本费

(七)、联系我们及客户服务

l 热线电话服务

如果您希望了解本系列产品的最新信息或本系列产品的相关使用技巧或咨询技术疑难问题,您可拨打客户服务电话,以得到相应的服务。 为了便于您在较短的时间内把问题说明清楚,我们诚挚希望

您在电话咨询之前先用书面文字表述,然后传真或邮寄给我们,以方便我们解决问题。

l 传真、信件服务

如果您有较复杂的技术疑难问题,在电话中难以解释清楚,如不影响您当前工作,可以用传真、书信的形式向我们咨询,我们会在收到传真或信件的24小时内组织技术人员给您回复。

l 培训服务

如果您希望尽快掌握本系列产品的使用,可以参加我们为您开设的培训课程,我们有经验丰富的技术人员为您讲解设备的使用并作针对性的辅导。您可以根据需要提前预约,具体事宜请与厂方联系。

l 物料提供

备有充足的技术资料,包括各种产品介绍,使用手册,备品备件等,以满足各种不同用户的需求。

l 售后服务电话:15866739398 销售经理:16653196918

传真:0531-87168881/0531-87168882

在您规划筹建试验室时,我们可为您提供从产品介绍、硬件配置、设备规划直至筹建的一揽子咨询服务。富有经验的技术人员根据您的试验需要和资金预算提供最优化的软、硬件产品建议,减少您的规划时间。
