微机控制电液伺服压剪试验机

微机控制电液伺服压剪试验机专用于检验公路桥梁板式橡胶支座、公路桥梁盆式橡胶支座、球形支座等成品的力学性能试验。可进行抗压弹性模量试验、抗剪弹性模量试验、剪切角试验、极限抗压强度试验、摩擦系数试验、转角试验及公路桥梁盆式橡胶支座的荷载试验下轴向压缩变形和径向变形的检测。同时可进行千斤顶、大型构件的压缩试验。

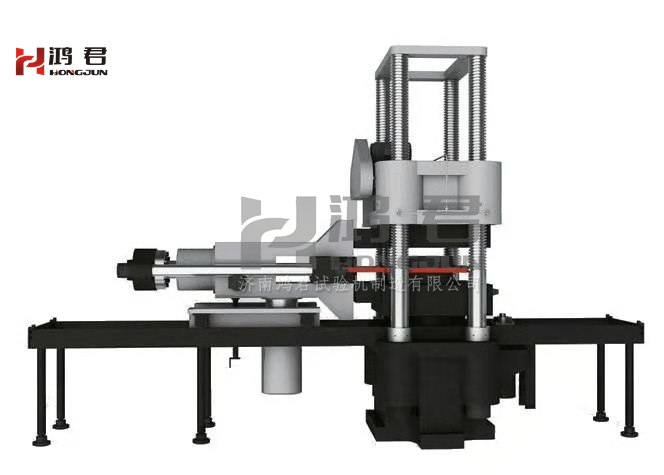

微机控制电液伺服压剪试验机

设备简述：

微机控制电液伺服压剪试验机是公路桥梁建设领域、桥梁橡胶支座生产企业、交通建设工程质检机构、市政建设质检机构的理想检测设备。

本产品采用多通道全数字协调加载控制系统，可实现等速应力、等速位移控制，在试验过程中控制方式可以平稳切换。试验机上所有数据均自动采集，按标准规定进行数据处理，变形数据无须进行人工读数，整个试验一人即可操作，放试样或做转角试验时需要其他人辅助操作。系统运行可靠、测量准确。经多年应用和完善，技术成熟、运行可靠、功能强大。试验过程中载荷、位移、变形等数据自动采集，试验曲线由计算机实时显示并自动完成试验数据的处理、存储，可按有关标准打印试验报表。

主机采用四立柱框架结构，产品结构稳定、整机刚度高，长期稳定性好、操作简捷，安全可靠。

本机型也可生产油缸上置式结构，以适应隔震橡胶支座试验。

本机型符合《GB/T 2611-2007 试验机通用技术要求》、《JT/T 4-2004 公路桥梁板式橡胶支座》、《GB/T17955-2009 桥梁球型支座》、《JT/T663-2006 公路桥梁板式橡胶支座规格系列》、《JT/T 391-2009 公路桥梁盆式支座》、《GB 20688.4-2007 橡胶支座第4部分：普通橡胶支座》等标准的要求。

功能特点：

本产品液压系统增加快速回落单元，以提高工作效率。

上、下压板空间电动可调，水平剪切机构电动移位，操作轻松。

多通道全数字协调加载控制系统，试验方便。

试验软件支持试验项目丰富（14种），并完美支持最新橡胶支座成品力学性能试验标准。

试验软件具有用户角色（试验员、管理员或技术员角色）管理权限设置功能。

试验方法设置简单，管理员可以参照标准在一定范围内灵活设定，并内置2套试验方案（标准试验方案和自定义试验方案）。

试验过程高度自动化，具有自动调零、平稳连续加载和卸载、自动持荷等常规功能；可对试验的全过程进行监控、自动全程测量并采集处理试验数据、自动绘制试验曲线、自动储存试验原始记录和曲线图。

试验过程高度人性化，试验员可以根据提示进行试验操作，另外各种人机交互操作能及时并有效给出试验过程状态提示。

试验软件实时显示各类试验数据，并实时绘制试验力－时间、位移－时间、变形－时间、试验力－位移、试验力－应变、应力－应变等常规曲线；且具有曲线局部放大或还原功能。

试验数据自动化处理，一键计算数据，自动出试验报告和打印试验报告。

试验内置一套国家交通部压剪试验报告模板，也可以根据用户需求进行个性化处理。

软件具有完整并安全的数据存储功能，可以追溯历史试验数据，自动生成并打印试验报告。

软件帮助文档内容丰富详实，可通过帮助查看或打印各种试验说明、操作规程、注意事项等内容。

具有限位保护、满量程过载保护功能。

技术指标：

产品型号：5000

zui大试验力：5000kN

试验力测量范围：0.4%～100%

试验力示值准确度：±1%

试验力分辨率：±500000码，全程不分档，分辨率不变

活塞位移示值相对误差：±0.5%

活塞速度调节范围：0.1～40mm/min

垂直缸活塞行程：200mm

水平剪切力：1000kN

水平活塞行程：250mm

转角顶出力：300kN

上下压板zui大间距：1000mm（或根据用户需求制作）

压板大小：820mm×820mm

轴向变形测量范围：0～10mm

径向变形测量范围：0～10mm

剪切横向变形测量范围：0～150mm

主机外形尺寸：4900mm×1200mm×3000mm

油源外型尺寸：1040mm×720mm×975mm

电源功率：11kW/AC380V/50Hz
